Pružinový zdvíhací stôl QSL1000

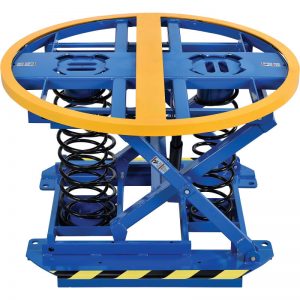

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

Polohovací regulátor, ktorý nevyžaduje žiadne napájanie, je dodávaný s tromi pružinami pre maximálne vyrovnanie hmotnosti záťaže. Ľahko odstráňte jednu alebo dve pružiny, aby ste si mohli ľahšie zaťažiť.

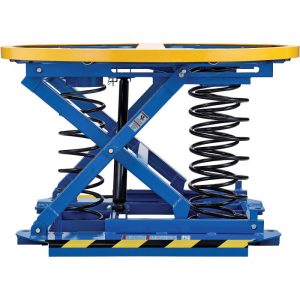

Keď sa k nakladaču pružín pridáva hmotnosť, spôsobuje stlačenie pružín, čím sa znižuje výška plošiny. Po odstránení hmotnosti sa pružiny roztiahnu a zdvihnú výšku plošiny. Po správnom kalibrovaní maximálnej hmotnosti nákladu zostane výťah automaticky v ergonomickej výške.

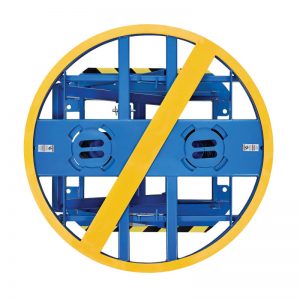

Hmotnosť nákladu je 440 libier. na 4 400 libier. Štandardný otočný stôl umožňuje otočenie o 360 ° pre ľahký prístup k nákladu. Vrecká na vidlice sú štandardnou súčasťou premiestňovania nakladača na úrovni pružiny.

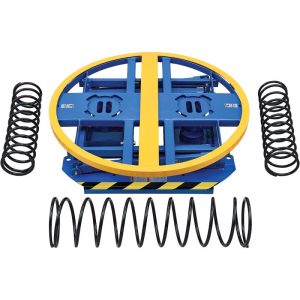

Obsahuje 3 pružiny rôznej veľkosti, môžete ich zoskupiť ľubovoľne podľa kapacity a výšky, ktorú potrebujete. Vybavený „vreckom“ pre vysokozdvižný vozík umožňuje prepravu medzi rôznymi pracovnými oblasťami. „Pohon stola zdvíhacieho stola“ je voliteľný aj pre oblasti, ktoré nie sú k dispozícii.






i-Lift No.1313601
ModelQSL1000
kapacita kg (lb).200-2000(440-4400)
Stlačená výška mm (v).240(9.4)
Rozšírená výška mm (v).710(28)
Rotačný krúžok, vonkajší priemer. mm (v).1110(44)
Rotačný krúžok, vnútorný priemer mm (v).1035(40.7)
Dĺžka základného rámu mm (v).1150(45.3)
Šírka základného rámu mm (v).930(36.6)
S 3 pružinamiVeľký, stredný, malý

Rám pružinového zdvíhacieho stola zvládne zaťaženie až do 4400 libier. Aby sa jednotka prispôsobila rôznym zaťaženiam palety, pružiny sa vymieňajú. Pružiny sú vybrané tak, aby sa zhodovali s hmotnosťou a výškou plne naloženej palety. Jednotka môže mať jednu až tri pružiny. Pri každej zmene hmotnosti paliet alebo výšky paliet bude tiež potrebné vymeniť pružiny. Pokyny vám ukážu, ako sa vyberajú pružiny. Každá pružina je na jednom konci farebne označená značkou farby.

Pružinová ovládacia jednotka nakladača musí mať vždy najmenej jednu pružinu. Táto pružina má oranžovú značku a má väčší priemer ako ostatné. Táto veľká pružina je vždy umiestnená blízko zadnej časti jednotky.
