HCB05 ťažký ručný pákový kladkostroj, kladkostroj -iliftequip.com

Robustný ručný reťazový kladkostroj je ručne ovládaný kladkostroj, ktorý sa ľahko používa a ľahko prenáša. Je pevný a nositeľný a má vysokú bezpečnosť. Je vhodný na použitie v továrňach, baniach, staveniskách, dokoch, dokoch, skladoch atď. Inštalácia strojov a zdvíhanie nákladu, najmä pri otvorených a beznapäťových operáciách, poukazuje na svoju prednosť.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Vlastnosti:

Kompaktný dizajn ， celá oceľová konštrukcia, ľahká rukoväť
Zdvíhacia kapacita 2 200 libier je pre väčšinu priemyselných aplikácií viac ako dostatočná
Ručne poháňaný zdvihák používa zariadenia na zdieľanie bremena, ktoré uľahčujú zdvíhanie ťažkých bremien
Háčiky s výkovkami navrhnuté tak, aby sa pomaly ohýbali, aby varovali pred preťažením.
Postavený tak, aby vyhovoval bezpečnostným normám CE

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Model		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Menovitá kapacita	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Štandardná výška zdvihu	mm (v).	2500/3000（100/120）				3000/5000(120/200)
Skúšobné zaťaženie	KN	12.5		25		37.5		62.5		125		250
Snaha o menovitú kapacitu	N	310		320		360		400		430		430
Počet pádov nosnej reťaze		1		2		2		2		4		8
Minimálna vzdialenosť medzi háčikmi H	mm (v).	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Z nosnej reťaze	mm (v).	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

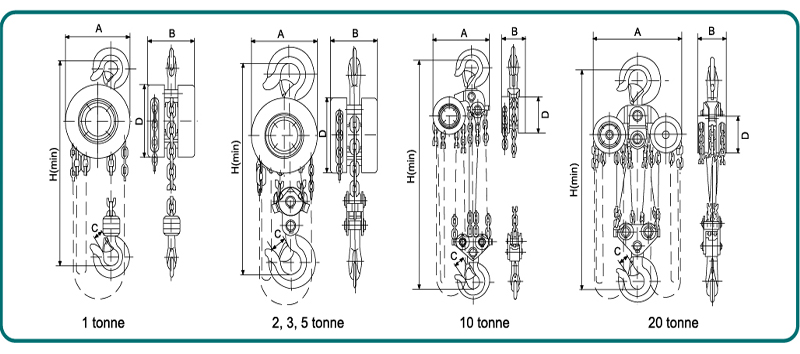

Rozmery	A mm (v.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (v.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (v.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (v.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Cista hmotnost	kg (lb).	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Celková hmotnosť	kg (lb).	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Postup činnosti:

1. Je prísne zakázané používať preťaženie lanom.

2. Je prísne zakázané pracovať s inými právomocami ako ľudskými silami.

3. Pred použitím sa uistite, že sú súčasti neporušené, časti prevodovky a zdvíhacia reťaz sú dobre namazané a stav voľnobehu je normálny.

4. Pred zdvíhaním skontrolujte, či sú horný a dolný hák zavesené a zdvíhacia reťaz by mala byť zavesená zvisle. Nesmú existovať žiadne skrútené články a spodný rám háku dvojradovej reťaze sa nesmie prevrátiť.

5. Obsluha by mala stáť v rovnakej rovine ako koleso náramku, aby sa náramok vyklopil, aby sa koleso náramku otáčalo v smere hodinových ručičiek, aby sa hmotnosť mohla zvýšiť; po obrátení náramku sa hmotnosť môže pomaly znížiť.

6. Pri zdvíhaní ťažkých predmetov je prísne zakázané vykonávať akúkoľvek prácu alebo chôdzu pod ťažkými predmetmi, aby sa predišlo závažným nehodám.

7. Počas procesu zdvíhania, bez ohľadu na to, či hmotnosť stúpa alebo klesá, pri ťahaní náramku musí byť sila rovnomerná a jemná. Nepoužívajte nadmernú silu, aby ste predišli skákaniu náramku alebo poistnému krúžku.

8.Ak obsluha zistí, že ťažná sila je väčšia ako normálna ťažná sila, mala by ju okamžite prestať používať. Zabráňte poškodeniu vnútornej konštrukcie, aby ste predišli nehodám.

9. Po bezpečnom a bezpečnom pristátí ťažkého predmetu odstráňte háčik z reťaze.

10.Po použití jemne manipulujte, vložte ho na suché, vetrané miesto a naneste mazací olej.
